On ne trouve pas toujours un plancher en béton dans
les salles de bains de maisons. Sur base de règlements
nationaux ou à caractère écologique, il se peut qu’un
planchéiage sur ossature serve de support au receveur de
douche.
Pour cette application, LUX ELEMENTS propose les modèles TUB-HEQ/-HMQ (carrés, écoulement en angle ou au centre) et TUB-HER/-HMR (rectangulaires, écoulement en angle ou au centre). Tous les modèles sont étanchéifiés en usine sur leur face supérieure et sont pourvus d’une embase étanche pour le siphon de sol.
Avec une hauteur de montage de 0 25/32 / 1 3/16 in et une pente intégrée, ces receveurs de douche sont particulièrement plats et s’intègrent parfaitement dans des planchers en bois existants. Pour des raisons de stabilité, la face inférieure des receveurs de douche est revêtue d’un renfort spécial.
Siphons de sol associés pour élément porteur en mousse dure:
Support de grille et grille design
Voir aussi TUB-LINE H

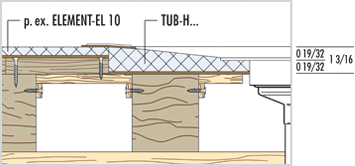

Hauteur de montage
REMARQUE: Toutes les dimensions sont en inch. Dimensions sans colle et carrelage.
Pour intégration dans construction en bois
Grâce au système d’encliquetage, la technique d’écoulement
s’installe en toute simplicité, dans la cavité entre deux poutres
porteuses.
Nous sommes à votre disposition pour toutes questions
de montage,n’hésitez pas à nous contacter !
en cas d’intervention sur des parties porteuses de la construction, il est nécessaire de consulter un maître d’oeuvre spécialisé et de respecter les directives nationales et règlements relatifs à la construction.
Variantes de design et les mesures
a = 35 7/16 in
TUB-HEQ 1200:
a = 47 1/4 in
a = 35 7/16 in
TUB-HMQ 1200:
a = 47 1/4 in
a = 35 7/16 in, b = 47 1/4 in
TUB-HER 1600/900:
a = 35 7/16 in, b = 62 63/64 in
a = 35 7/16 in, b = 47 1/4 in
TUB-HMR 1600/900:
a = 35 7/16 in, b = 62 63/64 in
REMARQUE : Toutes les dimensions sont en mm. Dimensions sans colle et carrelage.
